Эта страница  абсолютно свободна для цитирования. Желательно только поставить ссылку на сайт. Материалы здесь изложенные иногда противоречат сами себе. Умышленно не убираю эти противоречия - пусть каждый попробует найти для себя то , что ему нравится.

В двух словах здесь предлагается реальная конструкция двигателя летающей тарелки. Возможно и не совсем Шаубергера.  Интересно все-таки иногда появляются некоторые идеи. Разные люди , в разных местах , время разное , а мысли приходят похожие. То ли люди одинаковые , то ли законы природы.  Поверите ли , что я никогда не читал и даже не слышал ранее о работах Шаубергера (имею в виду его двигатель работающий на энергии окружающей среды , да к тому же обладающий левитирующими свойствами)?  Но когда случайно (спасибо Интернету) наткнулся на описание его конструкций , просто поразился насколько то , о чем я уже давно думаю , похоже на его идеи. Внешне двигатель Шаубергера выглядит так:


Внутреннее устройство его такое (перевернут вверх ногами по отношению к фотографиям):


Чтобы вы поняли , что я не примазываюсь к   чужой славе ,  постараюсь самым простым языком объянить  его устройство , потому что нигде толком не описано как это работает , несмотря на вроде бы довольно обширное его представительство на страницах Интернет . Кое-где проскакивает  мнение , что этот двигатель вообще мистификация и  работать не может вообще. Но я думаю , что это не так. Попробую объясниться. Несомненно главной частью двигателя является это странное на первый взгляд колесо (на рисунке выше оно помечено слева непонятной надписью очевидно "турбина") .

  Schauberger generator diagram

Какая -то чертовщина из 24 вращающихся по окружности штопоров для открывания бутылок. Зачем это нужно? Здесь я делаю ссылку на собственный сайт на главу о происхождении торнадо. Шаубергер в этой своей конструкции создал идеальные условия для образования группы мини-торнадо и самого центрального торнадо ,  который и является движущей силой данной конструкции. Воздух на первом этапе при помощи такого колеса закручивается вокруг оси электродвигателя. Но этот же воздух при отбрасывании  за счет центробежной силы к периферии проходит сквозь штопоры колеса и получает вращение вдоль оси каждого из 24 штопора. Происходит закручивание воздуха одновременно вокруг 2 осей вращения. А вращение   одновременно вокруг 2 осей это такая удивительная вещь! Попробуйте взять в руки быстроходный электромоторчик с маховичком на оси и повращайте его вокруг оси собственной кисти. Очень интересные ощущения. При поворотах моторчика чувствуются силы которые действуют совсем не в тех направлениях которые ожидаешь.

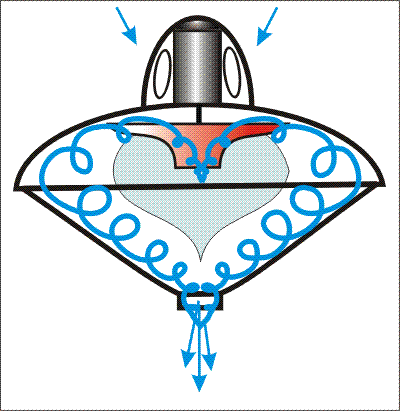

Итак это колесо формирует 24  мини-торнадо, которые огибая внутреннюю поверхность верхней части двигателя   (смахивающего на медный таз на нижележащей фотографии) по очень интересной траектории (все-таки повращайте моторчик!) вырываются на внутренний конус двигателя и продвигаются дальше к выходному отверстию.

Анимация и анимированные картинки должны существенно помочь в изложении материалов данного сайта. Я думаю внутри двигатель Шаубергера выглядит и работает примерно так:


Дальше за процессом лучше наблюдать в поперечном разрезе, чтобы понять , что из себя представляет торнадо при взгляде сверху.   Первый разрез чуть ниже "медного таза" и предствляет из себя этот поперечный разрез торнадо. 2 остальных - ближе к выходному отверстию.  24 шарика рисовать было неудобно поэтому оставляю только 9, принцип все равно тот же. Тем более  конкретно этот рисунок как-то странно перекликается с рисунком на пшеничных полях в Англии. Далее везде к месту и не к месту я буду пытаться проводить эти дикие аналогии. Причем фотографии рисунков на полях я увидел гораздо позже ,   чем оформил все изложенное. Не правда ли странно: этот мультик ниже и рисунок на пшеничном поле созданы совершенно независимо друг от друга? Однако совпало даже количество минивихрей.rollers.gif (10256 bytes)rollers.gif (10256 bytes)rollers.gif (10256 bytes)


Итак 24(9) шарика , скрученные из маленьких вихрей, катятся внутри по стенке окружности. Стенки каждого шарика по отношению к соседям вращаются в противоположные стороны. Эти шарики буду рассматривать как двойственнюю среду: вроде бы  это и  шарик , раз он катается как деталь шарикоподшипника и на него дейсвуют законы механики , но в то же время - это воздух , на который действуют законы гидродинамики. Эти шарики при любом столкновении соседа с соседом имеют намерение "наехать" друг на друга и таким образом сдвинуться к центру конструкции , причем все одновременно (попытайтесь увидеть это в мультике слева),  и в то же время противоположное движение стенок соседей-шариков  -  это согласно закона Бернулли  разреженная среда , получается шарики "притягиваются" друг к другу. В итоге вся эта масса вращающегося воздуха стягивается к центру, значительно ускоряется (потому что уменьшается диаметр конструкции), продвигаетя ниже и в конце концов вылетает через сопло cнизу конструкции. Колесо со штопорами , вращяясь , постоянно подпитывает эти минивихри-подшипники и вовлекает внутрь воздух снаружи .. Шаубергер утверждает , что процесс этот становится самоподдерживающимся. Действительно природный смерч может существовать долго и очевидно само его существование поддерживается только наличием разности давления между внешней средой и внутренним конусом смерча. А внутри двигателя как раз по центру образуется зона разряжения. Значит окружающий воздух должен стремиться туда , попадая на лопатки турбины со "штопорами" и вовлекаясь в сложной траектории вращение , которое можно бы назвать "самовыворачивающимся бубликом". Вот как мне кажется основные принципы работы этого двигателя. По-моему такой процесс действтельно можно назвать какой-то противоположностью обычному взрыву(эксплозия) , так как вещество не разлетается в стороны , а наоборот стремиться стянуться в одну точку (к основанию вихря). Шаубергер назвал этот процесс имплозией.

Milk Hill FinaleНарисовал я эти 3 кадра с крутящимися шариками-роликами и опять странная мысль пришла в голову. По телевидению снова прошел сюжет об очередном появлении необычных   кругов на полях Англии (да и не только там). А ведь если бы у меня не было аниматора, которым   иллюстрирую свои идеи, я бы попытался описать стягивания вихря в точку в первом попавшемся графическом редакторе примерно таким вот чертежом.  По-моему этот рисунок на пшеничном поле - однозначная иллюстрация процессов, происходящих в торнадо и призывает к следующему основному выводу :  вращающиеся минивихри, из которых состоит торнадо притягиваются друг к другу и стремятся к главному центру вращения. А здесь нарисованы именно минивихри. Обратите внимание- возле каждого основного кружка старательно нарисовано несколько дополнительных , прямо указывая , что здесь изображено несколько мини- процессов , продвигающихся по спирали к центру. Точнее их   6 и работают они точно так , как нарисовано в моем мультике немного выше. Совершенно определенно , что здесь нарисован на плоскости объемный процесс (вихрь - торнадо - смерч). Кто это рисовал - отдельный большой вопрос. Даже днем создать несколько таких геометрически точных кружков - большая проблема . А нарисовать ночью около 400? Вряд ли это мог сделать просто сумасшедший.



Вернемся снова к Шаубергеру. Свидетели работы двигателя Шаубергера утверждали , что топливом служили только воздух и вода. Возможно они немного ошибались. Скорее всего это были воздух и очевидно спирт (кстати внешне похожий на воду). Двигатель в процессе работы должен буквально пожирать окружающий воздух и тут самое время ему подсунуть топливо и поджечь , еще больше способствуя процессу образования вихря . При большом количестве кислорода пламя спирта почти невидимо. Вот и получился в итоге "беспламенный и бездымный двигатель" как описывается в некоторых публикациях.

Примерно к такому же виду конструкции я пришел в своих выводах  и предлагаю нечто , отдаленно напоминающее "ветряную мельницу" Шаубергера , работа в общем основана на тех же принципах. Вдохновила меня воронка воды ,   выливающейся из ванной и то , что происходит внутри нижеприведенных конструкций ,   происходит по тем же законам.

m1!.gif (29411 bytes)pattern!.gif (23582 bytes)                                                                              Отличие от механизма Шаубергера - отсутствие внешнего конуса , по которому у Шаубергера происходит стягивание вихря к центру и выбрасывание его через сопло , а также более простая конструкция колеса для формирования вихря (по сути дела это обычный центробежный насос). Упрощение мной конструкции Шаубергера (мультик слева) обусловлено той простой мыслью , что природный смерч не нуждается во всех подобных ухищрениях (хотя "штопорное" колесо  которое он придумал ничего кроме восхищения не вызывает - самым простым и эффективним способом закручивает воздушный поток по 2 перпендикулярным осям вращения!). Моя задача - закрутить поток в маленькое торнадо как можно проще и желательно с полным отсутствием механических частей. Этого можно достичь , используя для закрутки не турбинку центробежного насоса , а применив что-то подобное МГД-двигателя описанного на странице Электродвигатель. Конструкция полностью лишенная двигающихся частей (за исключением самого вихря). Получилось что-то вроде изображенного на правом мультике. Желтым цветом - попытка изобразить горящее топливо(возможно- керосин?). Причем для МГД-двигателя должен быть токопроводящий керосин(возможно- посоленный?).Тут мне подсказали , что должна быть присадка из натрия.  Грубо говоря  - попытка воспроизведения грозного природного явления в консервной банке. А еще точнее процесса , сущность которого ясна из нижнего мультика.




                     "Торнадо в стакане"                               "Просто торнадо"

Впервые  левый рисунок увидел Эйнштейн в обыкновенном стакане с чаем и плавающими чаинками. Внимательно присмотритесь: центральная восходящая часть - это и есть "хобот смерча"(только на левом рисунке он поднимает чаинки , а на правом дома и автомобили). Странно , что сам Эйнштейн не сделал такой вывод. А Шаубергер похоже сделал.  Практически все конструкции , которые предлагаются на этом сайте , основаны на процессе,   который происходит в этом стаканчике.



Вот так сказать   -   некоторые моменты для главного двигателя  летающей тарелки. Правда только для атмосферы. И пока не рассмотрены вопросы горизонтального полета. А представляете , насколько полезен был бы   аппарат с таким двигателем скажем для служб МЧС?  Вспомните пожар на Останкинской телебашне и полную бесполезностьь летающего вокруг вертолета? А между прочим фотографии некоторых НЛО даже одним своим видом заставляют думать о наличии в них центрального двигателя , работающего по принципам описанной выше консервной банки , и уж такая машина была бы куда полезней обычного геликоптера. Просто незаменима . Крутящий момент компенсируется наличием нескольких двигателей на одной платформе. Примерно как на нижней фотографии, которая признанется подлинной. По-моему здесь 3 перевернутых шаубергеровских  двигателя (а еще точнее - двигатели, которые я пытаюсь описать немного ниже) работают на одно центральное сопло. Рисунок с пшеничного поля , возможно , является иллюстрацией этого процесса.


















Вернемся снова к двигателю Шаубергера. Процессы происходящие в стакане Эйнштейна несомненно являются основой работы двигателя. Попробуем достичь устойчивое прохождение процесса. Для этого раскрутим воду в емкости   при   помощи диска на оси двигателя электромотора. Вода после раскрутки будет двигаться по сложной траектории.Graphic111ф.jpg (16118 bytes)mvorttra.jpg (156389 bytes)   (движение жидкости описано на сайте www.evert.de , приведен компьютерный рисунок с этого сайта). Из этого рисунка можно сделать очень интересные выводы. Линейная скорость движения воды на всем этом витиеватом  пути постоянна и определяется линейной скоростью движения краев диска. Разогнанная диском жидкость по спирали опускается вниз и далее проталкивается к центру  . В этот момент происходит увеличени угловой скорости вращения воды. (Ярким аналогом такого увеличения скорости вращения является вращение нитки с грузом при наматывании этой нитки на палец). Жидкость с повышенной угловой скоростью поднимается вверх и упирается в центральную часть диска. Здесь самое интересное. Скорость вращения воды в центральной области  выше скорости вращения диска! Вода "подталкивает " диск в направлении вращения. Вращающийся поток поддерживает сам себя ! Почти что вечный двигатель. Но как всегда мешают силы трения. А процесс довольно устойчивый и малозатухающий. Кстати немного отвлекаясь: если раскрутить воду в обыкновенном ведре , даже без помощи диска - все равно вращение воды будет происходить по таким же законам и вода будет вращаться довольно долго , потому что и здесь есть самоподдержка вращения воды - просто никто никогда на это не обращает внимания(достаточно плотно закрыть крышкой ведро налитое точно до краев- вращение довольно быстро прекратиться). Что я хочу этим сказать? Только одно - вихрь очень легко получить при раскручивании жидкости или газа при неравных условиях вращения сверху и снизу и это уже почти готовая самоподдерживающаяся система. Нужно совсем немного энергии и процесс будет незатухающим. Более того: вихрь поглощает энергию в виде тепла из окружающей среды! Сейчас я это докажу. Рассмотрим упрощенную схему двигателя Шаубергера. Если отвлечься от всего второстепенного то конструкция укладывается в следующую простую схему, которая на самом деле является не чем иным как продолжением идеи стакана Эйнштейна. PE02086A.gif (1977 bytes)

Внутри наверху - вращающийся диск(красного цвета). Снизу - небольшая вертикально стоящая пластина . Этим и достигается неравномерность условий при вращении для нижних и верхних слоев воды(воздуха?).Слева - теплообменник(о нем будет дальше). . Сверху - мотор-генератор, вначале работает как стартер процесса, после выхода на режим торнадо - для съема энергии. Клапан на теплообменнике - выключатель процесса. Стрелка слева - нагреваемое окружающей средой рабочее тело устройства.



Что же происходит при работе этого устройтсва? Все  просто. Центробежными силами создается повышенное давление у стенок сосуда. И разрежение в центральной части. Из-за большей угловой скорости вращения верхних слоев воды по сравнеию с нижними создается меридиональный поток , опускающийся вдоль стенок сосуда. И поднимающийся в центральной части(в природе это не что иное как "хобот смерча"). Жидкость , продвигаясь вдоль своей изощренной траектории то попадает в область сжатия, то в область разрежения. Давайте вспомним простейший закон физики - закон Бойля-Мариотта. Если взять определенную массу газа , то при принудительном сжатии газ нагревается. И при разрежении охлаждается. Вот в центральной части устройства воздушная смесь и попадает в область принудительного разрежения центробежными силами. При этом для конечной массы газа происходит понижение температуры и увеличение объема . Это увеличение объема и дает  прибавку кинетического движения потока снизу вверх вдоль центральной оси устройства. Эта подзаряженная струя с новой энергией поступает на диск турбины , заставляя ее крутиться быстрее и вырабатывть еще более интенсивный вихрь,. который создает еще более высокое разрежение и так далее и так далее. Охлажденный воздух центробежной силой выбрасывается в трубку теплообменника. В идеале температура  теплообменника около абсолютного нуля. Окружающая теплообменник нормальная с нашей точки зрения среда является "средой с избытком энергии". Теплообменник ею обогревается и тепловая энергия поступает внутрь устройства в итоге конвертируясь во вращение "самовыворачивающегося бублика" из воздуха внутри устройства.

Хочу сделать небольшую заметку по поводу эффекта Ранка (температурное разделение газа в так называемых "трубках Ранка"). Никто толком не объясняет этот эффект. На мой взгляд все  просто. Есть закон Бойля-Мариотта(произведение давления на объем при постоянной температуре - величина постоянная) и все происходит по этому закону. Циркулирующий  в меридиональном направлении в нашем устройстве газ переменно испытывает то сжатие , то разряжение. То нагревается ,. то охлаждается по отношению к "нормальной" температуре. Вот и весь эффект разделения температур.Кстати никто не пытался туда впрыснуть воды? Должен быть очень интересный эффект.Что-то типа прохождения "точки росы" с резким охлаждением.

Можно кстати сделать интересный вывод: а ведь в данном устройстве это колебательный процесс! А у колебаний есть резонанс - резкое увеличение амплитуды при минимально подводимой энергии! Представляете  как возможно стабилизировать эффект при нахождении здесь зависимостей между амплитудой колебаний и всеми влияющими параметрами? Температурный резонанс! Звучит хорошо. И может найти отличное применение в холодильных машинах.

По моему глубокому убеждению Шаубергер был великий человек и незаслуженно неизвестен. Мне кажется , что ему все-таки удалось построить генератор , который извлекает энергию вроде бы из "НИЧЕГО" . Точнее прямо из окружающей среды. Даже если это сделать очень неэффективно - бесплатность этой энергии должна перевесить все аргументы против. Что же все-таки удивляет? В Интернете можно встретить довольно много информации о работах Шаубергера. Но , судя по всему, пока что технологической революции в производстве энергии не наблюдается . Вроде бы есть фотографии и рисунки конструкций. Однако все описания работы двигателя ,  которые мне встречались до сих пор настолько невразумительны и однообразны , что становится сразу понятным - ничего работающего просто нет. Я тоже не претендую на истину в последней инстанции. Все, что описано на моем сайте -   цепь сплошных противоречий и неточностей. Только я убежден , что  двигатель - генератор с удивительными свойствами , вырабатывающий , точнее концентрирующий   энергию из энергии окружающей среды вполне возможен и может быть изготовлен прямо сейчас. Социально-экономические последствия такого изобретения понятное дело не будут иметь никаких мыслимых границ. Это и полное решение энергетических проблем и изменение понятия о транспортных средствах.

Исходя из вышеизложенного остается только нарисовать  конкретную конструкцию. Ну что же. В качестве гипотетического , "виртуального" двигателя предлагаю :


        Сверхъединичный двигатель-генератор

Данное устройство может выполнять функции:

1. Генератор энергии. Вернее концентратор энергии из окружающей среды. Не поворачивается язык сказать "вечный двигатель 2-го рода".

2. Тепловая машина – особенно велики возможности для охлаждения и кондиционирования.

3. Гравитационный механизм. Это довольно нахальное заявление , но попробую объяснить. Причем  2 способами.

3.1.  Известен эффект потери веса быстровращающихся масс. Отчего же он зависит.? mvorttra.jpg (156389 bytes)Вернемся еще раз  к рис. г. Эверта . Понятно , что при таком вращении  воздуха можно достичь невероятных скоростей  (за счет небольшлй массы воздуха). Устройству не грозит разрушение в отличии например от металлического маховика. По большому счету несмотря на всю сложность траектории каждая точка данной траектории движется по касательной к поверхности Земли. И вполне возможно достигнуть на этой траектории линейную скорость в 8км\сек. Искусственный спутник с орбитой в 1 метр? Наступит ли при этом левитация? Хм...

3.2.  Когда-то давно мне попал в руки журнал ТМ со статьей о гравитационных механизмах(инерциоидах). Там описывался примерно 10 типов механизмов и тут же объяснялось . почему они не могут полноценно работать то есть летать. Правда в конце статьи было заявлено , что окончательного вердикта о работе таких устройств все-таки нет и вопрос открыт. Поэтому предлагаю №11. В свое время меня очень заинтересовало вращение простого маховика на оси электромотора . Моторчик я держал в руках. Мощность его была ватт на 70., 7000об\мин при U=24v , маховик –алюминивый диск диаметром 10 см, весом грамм на 200. Объясняю подробно . чтобы желающие могли сами попробовать. Если конечно интересно. При вращении маховичка – полное ощущение, что уже держишь в руках работающий инерциоид! Достаточно вращать конструкцию вокруг кисти руки – и полная иллюзия непонятной тяги в вполне определенную сторону. Такой интересный эффект дает вращение одновременно вокруг 2 осей (ось мотора и ось кисти руки). Тогда и появилась идея которая теперь странным образом пересеклась с сутью двигателя Шаубергера. Раньше она казалась мне откровенным бредом, правда довольно интересным.  Нарисую немного позже.

А теперь небольшой вывод для изложенного на данной странице. Можно сформулировать некоторые общие основные принципы для работы устройств ,  производящих механическую энергию при "поглощении" энергии из окружающей среды:

1. Генерируется процесс , находящийся на грани самоподдержки (например  в гидравлике замкнутый вихрь типа стакана Эйнштейна – крайне неустойчивое и довольно инерционное   состояние: примеры сплошь и рядом – крутящаяся воронка воды , воздуха , природный смерч ; в электротехнике -электромотор и динамо соединенные на одной оси). Для настоящей самоподдержки необходимо в такую систему добавить внешнюю энергию. Иногда очень даже небольшую , компенсирующую потери на трение или сопротивление.

2. Гиперболизируетя процесс. Вплоть до резонанса , происходящего в таком устройстве (в вихре – нагревание и охлаждение водо-воздушной смеси , в электротехнике очевидно наведение электромагнитных полей)..

3. "Выворачивание"    конструкции по отношению к окружающей среде таким образам, что какая-то часть этой конструкции будет обладать энергией с резко пониженным энергетическим потенциалом и станет поглотителем энергии окружающей среды(например в гидравлике - центральная часть двигателя Шаубергера - в идеале это пространство приближенное к абсолютному нулю по температуре и давлению , поэтому окружающая эту часть двигателя обычная среда обладает "избытком"энергии . В электротехнике - тут сложнее – очевидно наложение и резонанс полей , оставлю мысль пока незаконченной).

4. Высвобождение "поглощенной" извне энергии из замкнутого пространства устройства в виде механической энергии или электрической.

Яркие примеры таких устройств:

В гидравлике – Двигатель Шаубергера >и очень похожий по принципам двигатель Клема

В электротехнике – генератор Тесла и генератор Серла.

Теперь можно предположить ,  что же представлял из себя внутри Repulsine Шаубергера. Скорее всего это была конструкция подобная нижеприведенной иллюстрации. Сформированный в центральной части вихрь поглощает с помощью теплообменника(по сути дела являющимся обычным центробежным насосом) то минимальное тепло из воздуха , проходящего через лопатки турбины , которое необходимо для поддержки вращения. Старт двигателя происходит при раскручивании турбины и впрыска снизу небольшого количества воды. Вероятно после выхода на режим торнадо  вода больше не нужна и рабочим телом является только воздух. Давление внутри двигателя при работе - в центре понижено , на периферии повышено. В полной мере "работает" эффект Ранка. Вернее он должен работать еще более выражено , чем в "трубках Ранка" (это потому , что закрученный в трубках Ранка воздух выбрасывается моментально довольно расточительно наружу , а здесь "накапливается" этот эффект при циклическом меридиональном вращении). Охлажденный снизу теплообменник-турбина нагревается сверху нагнетаемым окружающим воздухом. Отбрасывание этого охлажденного воздуха создает реактивную тягу.

Короче , если это действительно работает(я полагаю , если двигатель Шаубергера действительно существовал , то это  была именно такая конструкция) - можно считать это абсолютно универсальным двигателем-движителем-генератором. Суперэкологичным и безтопливным. С потоком холодного воздуха в качестве выхлопа.


Сверхъединичный двигатель-генератор-движитель

Конструкция по технологичности  на уровне начала прошлого века , может даже раньше. Простота ее заставляет задуматься - работает ли это?  Но я особых противоречий не вижу. Полагаю эта картинка может получить значительное распространение в Интернете. Хотя бы как дискуссионная.

Если все делать из современных материалов , конструкция предложенная мной была бы несколько иной.И в итоге все вылилось бы в устройство , которым очевидно и был генератор Тесла. Но об этом  в другой раз.



А пока попробуем порассуждать дальше, отойдя немного в сторону от принципов Шаубергера. Все , изложенные выше остается в силе. Попытаемся улучшить конструкцию и сформулировать такую   мысль - достичь устойчивое проистекание процесса , постаравшись полностью избавиться от механически двигающихся частей.

Начнем немного со стороны. Вспомните какой-либо художественный фильм , рассказывающий о временах Петра I. В те времена очень любили устраивать фейерверки. Помните колесо с горящими ракетами на ободе которое постепенно раскручиваясь превращается в горящее кольцо? Очень эффектная и красивая штуковина , хотя на первый взгляд и бесполезная. Вращается с большой , но все-таки какой-то определенной скоростью. А никто не задумался - чем ограничена эта скорость вращения? И почему допустим обычный электромотор не может вращаться выше какой-то максимальной скорости , сколько ни подавай на него напряжения? Все ограничено моментом инерции для вращающихся масс , который определяется массой вращающегося тела и распределением этой массы вокруг оси вращения. Поэтому массивный ротор электродвигателя или вращающейся турбины никогда не удастся раскрутить до сверхвысоких скоростей. Наибольшую скорость вращения в настоящее время имеют самолетные турбины (порядка 150 тыс.об.мин). Колоссальные обороты , но прибавить дальше уже невозможно. А я предлагаю все-таки добавить!.Только чуть-чуть не так.   Зачем вращать тяжелую турбину или ротор? Что если повращать воздух или еще точнее продукты сгорания ? Грубо говоря , я предлагаю остановить колесо фейерверка и заставить вращаться воздух или точнее продукты сгорания по какому-то внутреннему ободу, то есть получить горящее кольцо , которое уже потом при отбрасывании раскаленных газов в нужном направлении  и получит необходимую реактивную силу. Вот и начнем рассуждения в этом направлении.

Что собственно из себя представляет ракетный двигатель? Это реакция расширения (при сгорании в камере топлива + окислителя) в каком-то замкнутом пространстве и выброс продуктов сгорания в одну сторону. Движение тела происходит в противоположном направлении.0element!.gif (14134 bytes)









Представим себе некую чашечку с налитым в нее горючим и подожгем его. Примерно вот такую. Горючее при сгорании расширяетя и в результате естественной конвенции продукты сгорания поднимаются вверх. Разумеется стрелочка , символизирующая движение продуктов сгорания , ведет себя слишком интенсивно для данной ситуации. Такое ее поведение было бы оправдано при принудительном нагнетании горючего и окислителя внутрь чашечки.Что и происходит в настоящем ракетном двигателе. Или в турбореактивном при поступлении туда порции воздуха. А здесь - так себе - спокойный процесс вроде горения свечки. Топливо вроде есть - воздух поступает слабо, процесс вялый. Немного модернизирум чашечку , проделав в ней по центру отверстие изготовив что-то вроде чернильницы-непроливайки:1element!.gif (14163 bytes)









Теперь снизу могут поступать порции воздуха и поддерживать горение. Продукты сгорания при расширении , отталкиваясь от наклонных стенок камеры сгорания , более оправдано стремяться подняться вверх.






















Теперь расположим друг за другом несколько таких камер. Получается примерно так. Если рассмотреть отдельно любую камеру , то продукты сгорания при расширении отталкиваются от наклонных стенок камеры и получают какой-то импульс. Причем процесс начинается в нижней камере усиливается во второй и во всех последующих. То есть продукты сгорания постепенно ускоряются. Происходит накопление кинетической энергии. Осталось немного : свернуть все в кольцо , чтобы процесс накопления стал непрерывным и  невероятно интересным.

Преставьте себе для удобства восприятия что то , что расположено ниже  изготовлено на базе металлической банки от рыбных консервов.Стрелки здесь символизируют сгорающее топливо , которое при расширении получает импульс по часовой стрелке(если посмотреть сверху). Эта схема уже не привязана к силе тяготения как вышерассмотренные чашечки , потому что в действие теперь вступают центробежные силы: горючее прижато изнутри к ободу и центробежная же сила поставляет порции воздух для горения через отверстие в центре. Продукты сгорания должны вылетать на нас (напоминаю - смотрим сверху).  Выходит такая конструкция:
















Тут уж я не удержался - вставил колпак по центру - здесь можно разместить мотор-генератор для старта или вырабатывания электроэнергии как у Шаубергера. Здесь в конструкции 4 камеры сгорания , вероятно и вихрь будет скручен из 4 вращающихся цилиндров. У Шаубергера их 24 при диаметре конструкции в 1 метр. Возможно в этом есть физический смысл для подобных размеров. Так и в этой конструкции можно поставить нужное количество камер. Далее происходит стягивание вихря в точку как описано про шарики-ролики выше. Рисунок этот мне пока не нравится - надо будет доработать . Нижележащий мультик показывает что видит наблюдатель изнутри конструкции - так сказать развертка панорамы двигателя  изнутри: тор с самоподдержкой реакции горения , засасывающий  воздух центробежными силами от наблюдателя и отбрасывающий продукты сгорания вверх. Причем скорость вращения этого тора может быть очень велика из-за его малой массы. И в то же время не исключено , что при сверхвысокой скорости вращения этого тора могут сказаться какие-то новые неизвестные пока явления. Если это действительно сможет работать - обращаю внимание на технологичность данного двигателя - здесь не нужна никакая точность изготовления и никакие высокие технологии, которые необходимы для изготовления самолетных турбин и ракетных двигателей. Единственное существенное требование - это жаропрочность. Вполне возможно, такой двигатель  могли   построить   при появлении изделий не то что  из металла , а даже из керамики (то есть гораздо раньше нашей техногенной эры). Из обыкновенной глины. Гончар на своем гончарном круге.   Может некоторые НЛО летают примерно так? Скажем так называемые "вимана?








А теперь опять технологический нонсенс. Предлагаю изготовить простейший воздушно-реактивный   двигатель . Без движущихся деталей.  Из старого  помойного ведра. Не удивляйтесь и не крутите пальцем вокруг лба. Мой сайт - что хочу - то и пишу. Попробую объяснить.

Наверняка многим приходилось видеть, как горит бензин или что-то подобное в металлическом ведре или бочке . По крайней мере очень легко представить. Вспомните допустим фильм "Обратная тяга". Языки пламени временами образуют восходящий закрученный вихрь , который тут же пропадает - нет особых причин для его формирования. А что если пламени немного помочь? И всю энергию от расширения продуктов сгорания направить на вращение? А поступательное движение - это будет как следствие.  В общем получается такая конструкция.


















Ведро с дырой внизу. На ножках. Снизу поступает воздух для поддержки реакции. Деталь , смахивающая на корону и изготовленная из обычной жести - закручивает продукты сгорания в кольцо(разрез и одновременно развертка этой детали нарисована чуть выше). Дальше все под действием центробежных сил поднимается вверх по стенкам ведра. Снизу засасываются новые порции воздуха, которые тут же вступают в реакцию (чем интенсивней горение - тем больше порций воздуха вовлекается во вращение, опять же способствуя горению). Задача одна - всю энергию от сгорания направить на вращение. Не отвлекаясь ни на что.  Все в миниатюре моделирует тайфун-торнадо-смерч. Наивная попытка в простом дырявом ведре повторить природное явление.  Но чем ограничена скорость вращения , а значит и скорость потока снизу-вверх -   решайте сами.




















А здесь еще одна  конструкция по Шаубергеру. Немного изменено по разрезу А-А. Продукты сгорания отбрасываются к центру вращения и далее разделяются на два потока - вверх ,  формируя вихрь, и вниз - а это уже движущая сила конструкции. Мотор-генератор вверху вначале работает как стартер процесса, после выхода на режим торнадо - генератор энергии. Еще раз напомню , что я предлагаю двигатель , использующий тепловую энергию от сгорания топлива. То есть что-то вроде жидкого топлива все равно нужно.Хотя это могут быть и дрова? Но у Шаубергера по его словам нужно только воздух (которого вокруг предостаточно) и воду (как топливо?). Не совсем уверен в реалистичности такого утверждения , но противореча самому себе хочется в дальнейшем кое-что предложить и на эту тему. Ведь настоящему вихрю действительно вроде бы как ничего с точки зрения потребления энергии и не нужно! Есть одна по-моему очень хорошая мысль , пока можно сказать на уровне мозжечка - в будущем постараюсь изложить. Возможно в этом и была тайна двигателя Шаубергера.



Разрез А-А (Не напоминает этот разрез рисунки некоторых кругов на полях? Какой именно - можете выбрать сами)
















А пока немного о топливе для конструкции. На начальном этапе конструкции явно не хватает воздуха . Поэтому горючее (оранжевого цвета) возможно должно иметь в своем составе и окислитель. Что-то вроде напалма , который может гореть сам по себе. Хотя может быть  я   не прав и достаточно обычного авиационного керосина .  В дальнейшем  я постараюсь развить эту мысль и значительно модернизировать конструкцию. Основная идея будет та же - как построить двигатель без движущихся частей (мотор-генератор не в счет - можно и без него).   Жалко времени не хватает - а вариантов слишком много , даже описать не успеваешь ,  не то что изготовить. Пишите , если кто-то решится изготовить нечто подобное ,  но не ждите от меня чертежей и расчетов - все существует только в виртуальном пространстве. Интересно - если такие устройства действительно работают -  можно это считать "ракетной технологией для бедных?



И опять это еще не все. Похоже эта страница будет бесконечной.
